شرح درس توصيل المقاومات للصف الثالث الثانوي.. التوالي والتوازي والقوانين

يبحث طلاب الصف الثالث الثانوي عن شرح درس توصيل المقاومات بطريقة سهلة تساعدهم على فهم القوانين والتعامل مع المسائل المختلفة، خصوصا أن أسئلة الدوائر الكهربية تعتمد بدرجة كبيرة على القدرة على تحديد طريقة توصيل المقاومات وحساب المقاومة المكافئة وشدة التيار وفرق الجهد.

ويتناول درس توصيل المقاومات للصف الثالث الثانوي طريقتين أساسيتين، هما التوصيل على التوالي والتوصيل على التوازي، بالإضافة إلى الدوائر التي تجمع بين النوعين، والتي تحتاج إلى تبسيطها خطوة بخطوة قبل البدء في حساب التيار أو فرق الجهد.

ما المقصود بتوصيل المقاومات؟

توصيل المقاومات هو ربط مجموعة من المقاومات داخل دائرة كهربية بطريقة معينة للتحكم في قيمة المقاومة الكلية للدائرة.

وعند وجود أكثر من مقاومة في الدائرة، يمكن استبدال مجموعة المقاومات بمقاومة واحدة تسمى المقاومة المكافئة، بحيث يكون لها التأثير نفسه على الدائرة من حيث العلاقة بين التيار وفرق الجهد.

أنواع توصيل المقاومات

تنقسم طرق توصيل المقاومات إلى:

- التوصيل على التوالي.

- التوصيل على التوازي.

- التوصيل المركب، الذي يجمع بين التوالي والتوازي.

ويجب على الطالب قبل استخدام أي قانون أن يحدد شكل التوصيل الموجود في الدائرة.

أولًا: توصيل المقاومات على التوالي

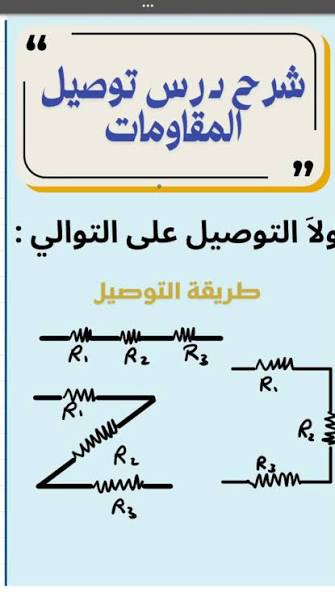

يحدث التوصيل على التوالي عندما تكون المقاومات في مسار واحد للتيار الكهربي، بحيث يمر التيار نفسه خلال جميع المقاومات.

خصائص التوصيل على التوالي

عند توصيل المقاومات على التوالي:

- تكون شدة التيار متساوية في جميع المقاومات.

- يتوزع فرق الجهد على المقاومات.

- تكون المقاومة المكافئة أكبر من قيمة أكبر مقاومة منفردة في المجموعة.

- تزداد المقاومة الكلية عند إضافة مقاومة جديدة على التوالي.

قانون المقاومة المكافئة على التوالي

تحسب المقاومة المكافئة من خلال جمع قيم المقاومات:

المقاومة المكافئة = R₁ + R₂ + R₃ + …

فإذا كانت لدينا ثلاث مقاومات قيمها:

R₁ = 2 أوم

R₂ = 3 أوم

R₃ = 5 أوم

فإن:

Rₘ = 2 + 3 + 5 = 10 أوم

وبالتالي تكون المقاومة المكافئة للدائرة تساوي 10 أوم.

فرق الجهد في التوصيل على التوالي

في حالة التوالي يتوزع فرق الجهد الكلي على المقاومات، ويكون فرق الجهد الكلي مساويًا لمجموع فروق الجهد على المقاومات.

V الكلي = V₁ + V₂ + V₃

وتحصل المقاومة الأكبر على فرق جهد أكبر عندما يمر التيار نفسه في المقاومات، وفقًا لقانون أوم.

ثانيًا: توصيل المقاومات على التوازي

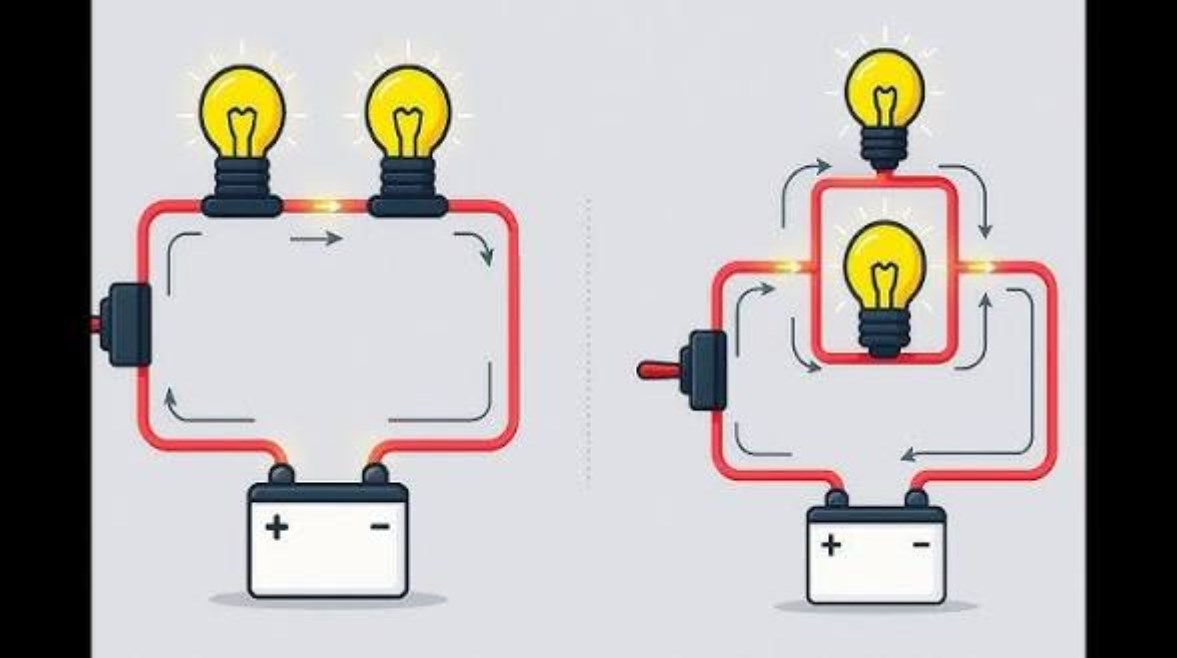

يحدث التوصيل على التوازي عندما تتصل المقاومات بين نقطتين مشتركتين، بحيث يكون أمام التيار أكثر من مسار للمرور.

خصائص التوصيل على التوازي

من أهم خصائص التوصيل على التوازي:

- يكون فرق الجهد متساويًا على جميع الفروع.

- يتوزع التيار بين الفروع.

- تكون المقاومة المكافئة أقل من أصغر مقاومة موجودة في المجموعة.

- إضافة فرع جديد على التوازي تؤدي إلى انخفاض المقاومة المكافئة.

قانون المقاومة المكافئة على التوازي

عند توصيل عدة مقاومات على التوازي، يكون:

1/Rₘ = 1/R₁ + 1/R₂ + 1/R₃ + …

أما في حالة وجود مقاومتين فقط، فيمكن استخدام العلاقة:

Rₘ = (R₁ × R₂) ÷ (R₁ + R₂)

وهذه العلاقة تساعد على حساب المقاومة المكافئة بسرعة في كثير من المسائل.

مثال على التوازي

إذا كانت لدينا مقاومتان:

R₁ = 6 أوم

R₂ = 3 أوم

فإن:

Rₘ = (6 × 3) ÷ (6 + 3)

Rₘ = 18 ÷ 9

إذن:

Rₘ = 2 أوم

ونلاحظ أن المقاومة المكافئة، وهي 2 أوم، أقل من أصغر مقاومة في المجموعة، وهي 3 أوم.

الفرق بين التوصيل على التوالي والتوازي

وجه المقارنة| التوالي| التوازي

مسار التيار| مسار واحد| عدة مسارات

شدة التيار| متساوية في المقاومات| تتوزع على الفروع

فرق الجهد| يتوزع| متساوٍ على الفروع

المقاومة المكافئة| مجموع المقاومات| أقل من أصغر مقاومة

إضافة مقاومة| تزيد المقاومة المكافئة| تقل المقاومة المكافئة

كيف تحدد نوع توصيل المقاومات؟

يمكن للطالب تحديد نوع التوصيل من خلال النظر إلى مسار التيار في الدائرة.

إذا كان التيار يمر في مسار واحد دون أن يتفرع، فالمقاومات متصلة على التوالي.

أما إذا انقسم التيار إلى أكثر من فرع بين نقطتين مشتركتين، فالمقاومات متصلة على التوازي.

التوصيل المركب للمقاومات

في بعض المسائل لا تكون جميع المقاومات متصلة بالطريقة نفسها، فقد نجد جزءًا من الدائرة على التوالي وجزءًا آخر على التوازي.

وفي هذه الحالة لا نستخدم قانونًا واحدًا مباشرة، ولكن نبدأ بتحديد المجموعة التي يمكن اختزالها أولًا.

خطوات حل الدائرة المركبة

1. حدد المقاومات المتصلة على التوازي.

2. احسب مقاومتها المكافئة.

3. استبدل المجموعة بمقاومة واحدة.

4. أعد النظر إلى الدائرة بعد التبسيط.

5. حدد المقاومات التي أصبحت متصلة على التوالي.

6. احسب المقاومة المكافئة النهائية.

7. استخدم قانون أوم لحساب التيار أو فرق الجهد المطلوب.

وتؤكد مصادر تعليمية مخصصة لمنهج الصف الثالث الثانوي أن تحليل الدوائر المركبة يعتمد على التعامل مع مجموعات التوالي والتوازي للوصول إلى دائرة أبسط.

العلاقة بين المقاومة والتيار وفرق الجهد

يرتبط درس توصيل المقاومات بقانون أوم، الذي يربط بين فرق الجهد وشدة التيار والمقاومة.

V = I × R

ومن القانون يمكن حساب:

I = V ÷ R

أو:

R = V ÷ I

لذلك فإن حساب المقاومة المكافئة يمثل خطوة مهمة في كثير من مسائل الدوائر؛ لأنه يسمح بالتعامل مع مجموعة من المقاومات باعتبارها مقاومة واحدة.

أهم الأفكار التي يجب التركيز عليها في درس توصيل المقاومات

على الطالب الانتباه إلى مجموعة من النقاط الأساسية، منها:

- في التوالي يكون التيار واحدًا في جميع المقاومات.

- في التوازي يكون فرق الجهد واحدًا على الفروع.

- المقاومة المكافئة في التوالي تساوي مجموع المقاومات.

- المقاومة المكافئة في التوازي تكون أقل من أصغر مقاومة.

- إضافة مقاومة على التوالي تزيد المقاومة الكلية.

- إضافة فرع على التوازي تقلل المقاومة المكافئة.

- في التوازي يمر تيار أكبر في الفرع ذي المقاومة الأصغر عند ثبات فرق الجهد.

- في الدوائر المركبة يجب تبسيط الدائرة تدريجيًا.

أخطاء شائعة في حل مسائل المقاومات

يقع بعض الطلاب في أخطاء متكررة عند حل مسائل توصيل المقاومات للصف الثالث الثانوي، ومن أبرزها:

استخدام قانون التوالي مع التوازي

لا يجوز جمع قيم المقاومات مباشرة عندما تكون متصلة على التوازي.

نسيان قلب الناتج في التوازي

عند استخدام قانون:

1/Rₘ = 1/R₁ + 1/R₂

فإن الناتج يمثل مقلوب المقاومة المكافئة، ولذلك يجب الحصول على المقاومة نفسها في الخطوة الأخيرة.

عدم تحديد مسار التيار

قد يكون شكل الدائرة معقدًا، ولذلك يجب النظر إلى نقاط التفرع والمسارات قبل اختيار قانون التوصيل.

عدم تبسيط الدائرة المركبة

إذا كانت الدائرة تحتوي على توالٍ وتوازٍ معًا، يجب اختزال الأجزاء القابلة للاختزال بالتدريج بدلًا من محاولة استخدام قانون واحد على الدائرة كلها.

أسئلة تدريبية على توصيل المقاومات

السؤال الأول

ثلاث مقاومات قيمها 2 أوم و4 أوم و6 أوم متصلة على التوالي، فما المقاومة المكافئة؟

الإجابة:

Rₘ = 2 + 4 + 6

Rₘ = 12 أوم

السؤال الثاني

مقاومتان قيمتهما 4 أوم و4 أوم متصلتان على التوازي، فما المقاومة المكافئة؟

الإجابة:

Rₘ = (4 × 4) ÷ (4 + 4)

Rₘ = 16 ÷ 8

Rₘ = 2 أوم

السؤال الثالث

عند إضافة مقاومة جديدة على التوالي مع مجموعة من المقاومات، ماذا يحدث للمقاومة المكافئة؟

الإجابة: تزداد المقاومة المكافئة.

السؤال الرابع

عند إضافة فرع جديد على التوازي، ماذا يحدث للمقاومة المكافئة؟

الإجابة: تقل المقاومة المكافئة.

نصائح مهمة لطلاب الصف الثالث الثانوي

لفهم درس توصيل المقاومات والتوالي والتوازي بشكل جيد، يفضل عدم الاعتماد على حفظ القوانين فقط، وإنما التدريب على قراءة الدائرة وتحديد مسار التيار ونقاط التفرع.

كما يجب حل مسائل متنوعة تبدأ بالدوائر البسيطة ثم تنتقل إلى الدوائر المركبة، لأن اختلاف شكل الدائرة قد يغير خطوات الحل المطلوبة.
