بعد طرحه.. فحص بالأشعة المقطعية يكشف آلية عمل مفصل هاتف "آيفون ديو" (فيديو)

مع طرح هاتف "آيفون ديو" القابل للطي وتوافره في الأسواق منذ 23 أكتوبر الجاري، تزايدت التساؤلات حول آلية عمل المفصلة التي تتيح فتح الهاتف بزوايا مختلفة وتثبيته في أوضاع متعددة.

وكشف فحص بالأشعة المقطعية عن تفاصيل دقيقة للتروس والزنبركات والكامات داخل المفصلة، موضحًا كيفية عمل أجزائها المتحركة معًا.

الأشعة المقطعية تكشف آلية عمل المفصلة

ووفقًا لموقع «iClarified»، أتاح فحص التصوير المقطعي المحوسب نظرة تفصيلية إلى المكونات الداخلية لمفصلة هاتف «آيفون ديو»، الذي يُشار إليه باعتباره أول هاتف قابل للطي من «أبل»، واستخدم استوديو HTX نتائج الفحص لإعادة بناء المفصلة وشرح آلية عملها.

ولم يتمكن الفريق من تفكيك وحدة المراجعة، لذلك جمع صور الأشعة المقطعية مع المواد الرسمية المتاحة لإنشاء نموذج ثلاثي الأبعاد، ما أتاح معاينة المكونات الداخلية للهاتف دون الحاجة إلى تفكيكه بالطريقة التقليدية.

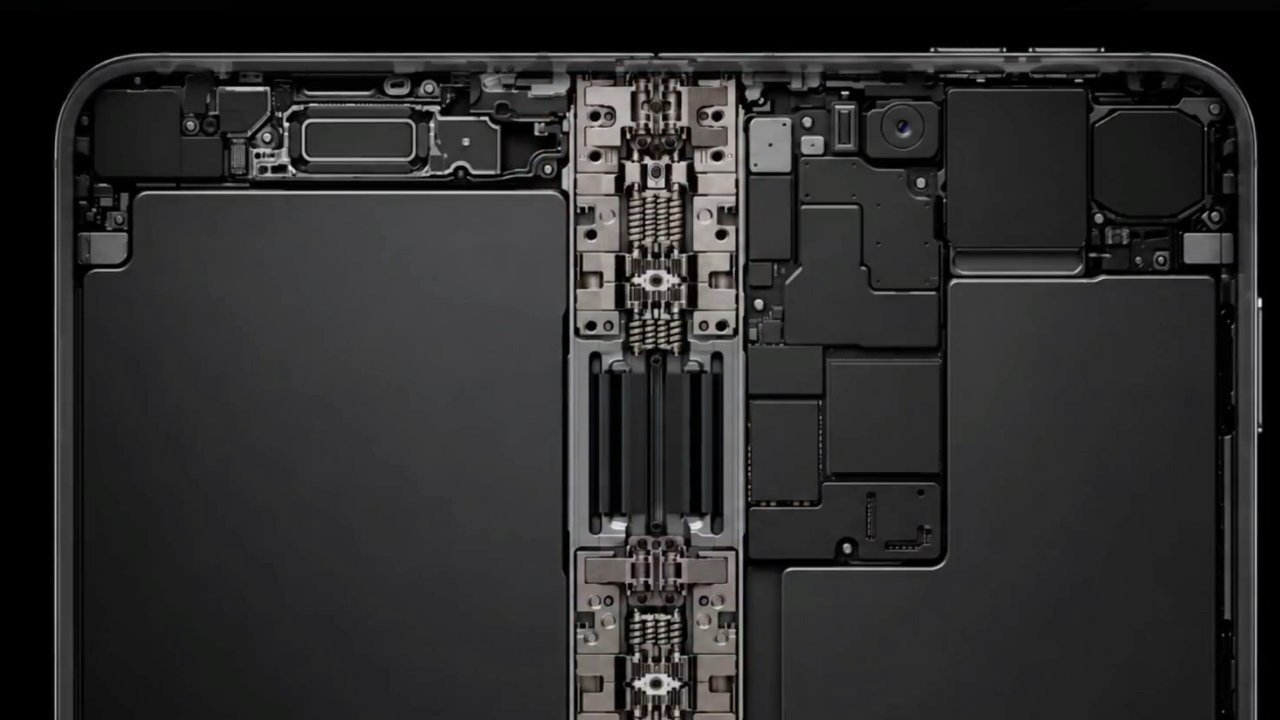

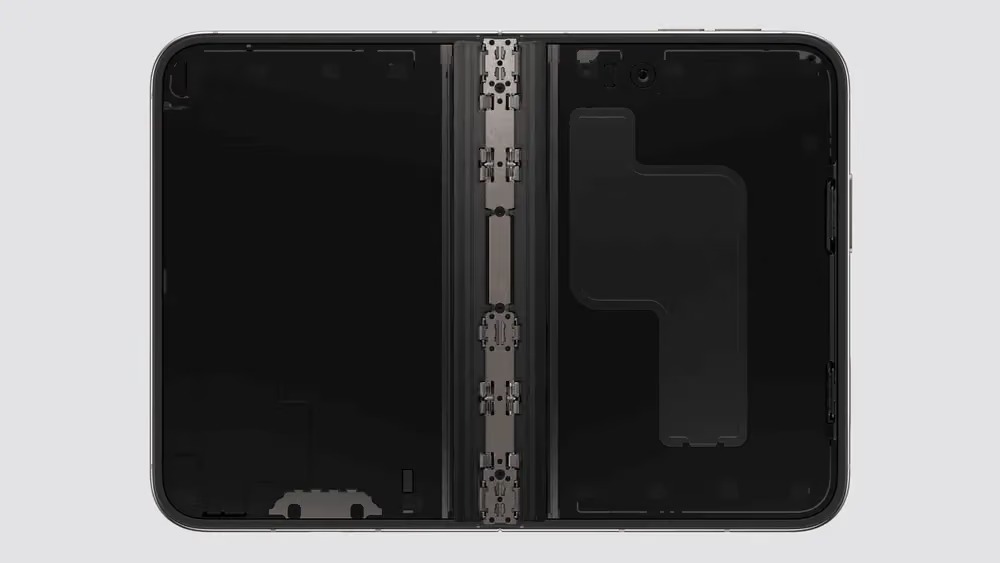

وقسّم التحليل المفصلة إلى ستة أقسام وظيفية، تتضمن آليات متطابقة في الجزء العلوي والسفلي، تربط نقاط ارتكاز نصفي الهاتف بعمود مركزي. كما تنقل صفوف من التروس الحركة الدورانية من جانب إلى آخر، بما يضمن تحرك نصفي الهاتف بالزاوية نفسها، فيما تتيح مساحة في المنتصف مرور الكابلات المرنة التي تربط المكونات الإلكترونية على الجانبين.

كيف تثبت المفصلة الهاتف عند زوايا مختلفة؟

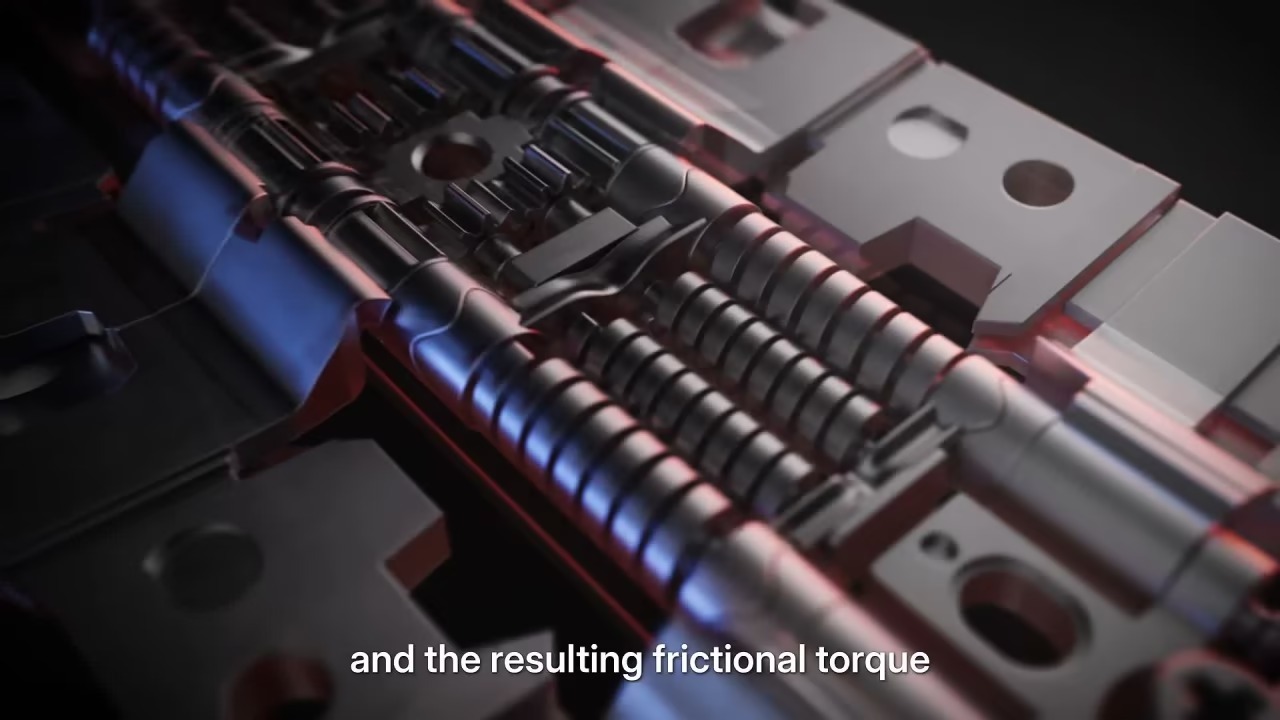

ولا تقتصر وظيفة المفصلة على تنسيق حركة نصفي الهاتف، بل تشمل أيضًا تثبيته في أوضاع مختلفة. إذ تضغط النوابض على كامات مصممة خصيصًا لمقاومة الدوران عند فتح الهاتف.

وعند طي الشاشة، تنضغط الكامات على النوابض، ما يولد احتكاكًا كافيًا لدعم وزن الهاتف وتثبيته في الوضع المطلوب، بدلًا من انغلاقه تلقائيًا بفعل وزنه.

زوايا الفتح ومساحة انحناء الشاشة

وفي الاختبارات العملية، وجد فريق HTX أن الهاتف يمكن فتحه بزاوية تتراوح بين 15 و145 درجة. كما تساعد المغناطيسات على جذب نصفي الهاتف معًا عند اقترابهما من وضع الإغلاق.

وتتيح المفصلة أيضًا مساحة كافية للشاشة لتكوين انحناء يشبه قطرة الماء داخل منطقة الطي، وهو تصميم يهدف إلى استيعاب انحناء الشاشة عند إغلاق الهاتف. وقدّر الفريق عرض هذه المساحة بنحو 3.85 مليمتر عند أوسع نقطة فيها.
